环保用分析伴热采样复合管

环保用分析伴热采样复合管
产品型号:FHT复合管,伴热取样管缆
产品品牌:New Raychem(新瑞侃)
产品认证:CCC、CE、RoHs
主要用途:它为连续、正确采集气液样品和系统控制提供了可靠的执行部件

一、概述
环保用分析伴热采样复合管内有耐腐蚀氟塑料的采样管,有防冷凝的自限温伴热电缆,有仪表用的补偿及供电电缆,集多功能于一体,使环保检测和自控系统做到简捷方便和可靠。对于远程工作站和系统的远程诊断起到良好的保障作用。采样管内部能保持一定的恒温,使气体在管内不冷凝,保持在露点以上进行测量,故精度可得到保证,伴热取样管线保证气体在采样和传输过程中保持烟气的原来品质。坚固的加强外护套可防止交叉和接头因其它因素的损坏。复合采样管的寿命在十五年以上。 自限温电热带的自动限温功能,可以保证采样管内维持一定的恒温,保证采集样品与初始值保持基本一致,最终确保前述三系统连续、正确的采集样气。根据采集样气的成份、温度等实际情况,采样导管可以选用不同材质,电热带可以根据用户选型选用高、中、低温的产品,另外根据功能配置各种导线等。

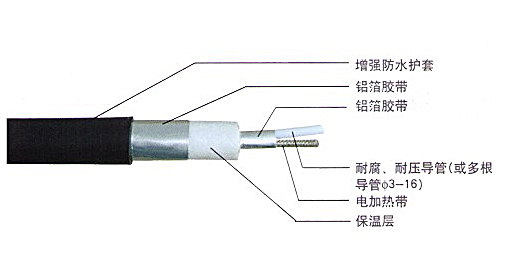

采样复合管结构图

二、产品结构:
1、保温层2、自限温电伴热带3、导管4、铝箔胶带5、增强防水胶带





三、产品参数介绍:
1、电气指标:
自限温伴热带的标准功率:15W/m(10℃时的功率)
额定电压:220Vac
最大加热长度:100m~150m
配备断路器 电流值30A 若复合管长度≥50m时,应配备自限温伴热带专用自动限流器
伴热系统一个回路
2、热工指标:
在-20℃环境温度中,15m/s风速情况下,管内温度保持40℃-50℃
采样管可耐各种酸、碱介质腐蚀,耐压强度1.0Mpa不泄漏
采样管可以在<200℃温度下长期工作
3、安装指标
复合管最小曲率半径0.5m
最大连续长度100m-150m
最低安装温度-10℃
最小固定距离:垂直方向5m,水平方向2m



四、可用于系统:
采样系统
可组合多种类型、材质的采样管:Teflon PFA、PEP、PE、尼龙610、12、铜管、316SS、304SS等。
热工系统
高效绝热、阻燃和轻质的保温层;自动限温的伴热电缆或恒功率伴热电缆。
电系统
可配备仪表信号电缆、补偿电缆和控制电缆满足仪表显示监控用。
