XTV2-CT自调控伴热线/自限温高温电伴热带

XTV2-CT自调控伴热线/自限温高温电伴热带
产品型号:4XTV2-CT-T3,8XTV2-CT-T3,12XTV2-CT-T3,15XTV2-CT-T2
产品品牌:Raychem 瑞侃(美国泰科热控)
产品认证:EX、BASEEFA、FM、SA
主要用途:XTV2-CT型自控电伴热线专用于需间歇性高温蒸汽吹扫(最高至215度)工艺管线或容器储罐的防冻和保温,最高维持为121度。伴热线适用于普通区,危险区或腐蚀区。

一、概述:
XTV2-CT自控伴热线(电伴热带)中的导电塑料是由塑料加导电碳粒构成,当给平行母线通电时,碳粒就在两条平行母线间形成电路。在每根伴热线内,母线之间的电路数随温度的影响而变化,当伴热线周围的温度变冷时,导电塑料产生微分子的收缩而使碳粒连接形成电路,电流流经这些电路,使伴热线发热。当温度升高时,导电塑料产生微分子的膨胀,碳粒渐渐分开,引起电路中断,电阻上升,伴热线自动减少功率输出。当周围温度变冷时,塑料又回复到微分子收缩状态,碳粒相应连接起来形成电路,伴热线发热功率又自动上升。瑞侃自控伴热线具有其他伴热线所没有的好处,它控制的温度不会过高亦不会过低,因为温度是自动调节的。

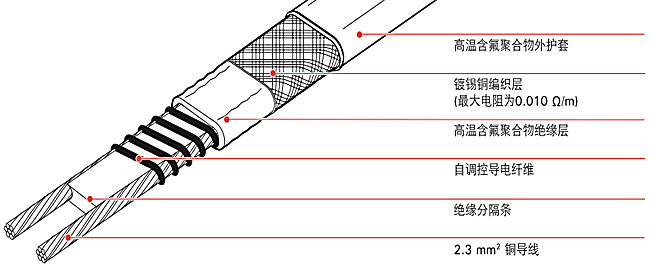

xtv2-ct结构图

二、伴热线结构
(1)铜芯导线(2.3m㎡)(2)绝缘分隔片(3)导电塑料线(螺旋缠绕)(4)氟塑料绝缘层(5)镀锡铜丝编织屏蔽(6) 氟塑料绝缘防腐外套



三、技术参数
1、 标准颜色:红色
2、温度范围:最高维持温度121℃ 最高暴露温度215℃
3、施工温度:最低-30℃
4、热稳定性:由10℃到99℃间来回循环600次后,热线发热量维持在90%以上
5、扰曲半径:20℃室温时为12.7mm  -30℃低温时为50.8mm
6、绝缘电阻:热线长度300米,环境温度为75℃时,用2,500VDC摇表摇试1分钟,绝缘电阻(导线与屏蔽间)最小值为1000MΩ



四、额定输出功率

XTV伴热线额定输出功率



五、产品应用领域:
瑞侃电伴热系列产品是为了满足许多工业领域不同的温度需要而设计的。产品型号规格齐全,应用广泛,能解决防冻保温等中的各种疑难问题。
可应用:陆上/海上油田/炼油工业/石油化工/电力工业/建筑业/食品及饮料业/制药及保健品/用事业设备/纸浆及纸品/涂料业等行业。
